气动刀型闸阀
电话:021-59748822 39197577 39197566 传真:021-59746633
|
概述
Z673H系列气动对夹式刀形闸阀是生产过程控制阀门的重要品种之一。通过配用电磁阀可完成开关控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等。它特别适合造纸行业、化工、煤炭、污水、制糖等行业。 |
|
|
|
产品特点
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50—900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。

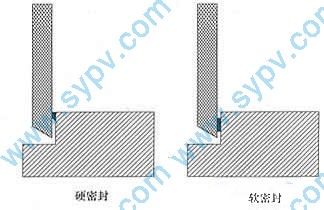

6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：
软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～600℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MPa
执行标准：
设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927 |
 |
部件材质说明
|
代号
|
零件名称
|
材质说明
|
|
名称
|
牌号
|
|
1
|
圆螺母
|
优质碳素钢
|
25
|
|
2
|
手轮
|
灰口铸钢
|
HT200
|
|
3
|
轴承压盖
|
优质碳素钢
|
35
|
|
4
|
阀杆螺母
|
铝青铜
|
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
|
|
铝黄铜
|
ZCuZn25A16Fe3Mn3
|
|
5
|
轴承
|
—
|
51110
|
|
6
|
阀杆
|
不锈钢
|
304、316、2Cr13
|
|
7
|
支架
|
碳素钢、不锈钢
|
WCB、CF8等
|
|
8
|
闸板
|
不锈钢
|
304、316、304L、316L、2Cr13
|
|
9
|
螺栓螺母
|
优质碳素钢
|
35
|
|
10
|
填料压盖
|
碳素钢
|
WCB
|
|
11
|
填料
|
柔性石墨盘根石棉根
增强四氟纤维盘根
|
—
|
|
12
|
阀体
|
碳素钢、不锈钢
|
WCB、CF8（304）、CF3（304L）
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不锈钢
|
主要性能规范
|
公称压力PN(MPa)
|
壳体试验(MPa)
|
密封试验(MPa)
|
适用介质
|
|
1.0
|
1.5
|
1.1
|
烟气、灰、渣水混合物、空气混合物
|
|
1.6
|
2.4
|
1.8
|
|
|
主要外型及连接尺寸
|
MPa
|
DN
|
L
|
d1
|
d2
|
H
|
n-M
|
|
0.6
|
50
|
50
|
90
|
110
|
335
|
4-M12
|
|
65
|
50
|
110
|
130
|
363
|
4-M12
|
|
80
|
50
|
125
|
150
|
395
|
4-M16
|
|
100
|
50
|
145
|
170
|
465
|
4-M16
|
|
125
|
50
|
175
|
200
|
530
|
8-M16
|
|
150
|
60
|
200
|
225
|
630
|
8-M16
|
|
200
|
60
|
255
|
280
|
750
|
8-M16
|
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
|
300
|
80
|
362
|
395
|
1120
|
12-M20
|
|
350
|
90
|
412
|
445
|
1260
|
12-M20
|
|
400
|
100
|
462
|
495
|
1450
|
16-M20
|
|
450
|
120
|
518
|
550
|
1600
|
16-M20
|
|
500
|
130
|
5968
|
600
|
1800
|
16-M20
|
|
600
|
140
|
670
|
705
|
2300
|
20-M22
|
|
1.0
|
50
|
50
|
100
|
125
|
335
|
4-M16
|
|
65
|
50
|
120
|
145
|
363
|
4-M16
|
|
80
|
50
|
135
|
160
|
395
|
4-M16
|
|
100
|
50
|
155
|
180
|
465
|
8-M16
|
|
125
|
50
|
185
|
210
|
530
|
8-M16
|
|
150
|
60
|
210
|
240
|
630
|
8-M20
|
|
200
|
60
|
265
|
295
|
750
|
8-M20
|
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
|
300
|
80
|
368
|
400
|
1120
|
12-M20
|
|
350
|
90
|
428
|
460
|
1260
|
16-M20
|
|
400
|
100
|
482
|
515
|
1450
|
16-M22
|
|
450
|
120
|
532
|
565
|
1600
|
20-M22
|
|
500
|
130
|
585
|
620
|
1800
|
20-M22
|
|
600
|
140
|
685
|
725
|
2300
|
20-M27
|
|
1.6
|
50
|
65
|
100
|
125
|
335
|
4-M16
|
|
65
|
65
|
120
|
145
|
363
|
4-M16
|
|
80
|
70
|
135
|
160
|
395
|
8-M16
|
|
100
|
70
|
155
|
180
|
480
|
8-M16
|
|
125
|
70
|
185
|
210
|
540
|
8-M16
|
|
150
|
80
|
210
|
240
|
645
|
8-M20
|
|
200
|
80
|
265
|
295
|
770
|
12-M20
|
|
250
|
94
|
320
|
355
|
920
|
12-M22
|
|
300
|
98
|
375
|
410
|
1150
|
12-M22
|
|
350
|
100
|
435
|
470
|
1300
|
16-M22
|
|
400
|
110
|
485
|
525
|
1500
|
16-M27
|
|
450
|
120
|
545
|
585
|
1650
|
20-M27
|
|
500
|
130
|
608
|
650
|
1850
|
20-M30
|
|
600
|
140
|
718
|
770
|
2360
|
20-M36
|
|
|
|
