GTD/GTE系列气动执行机构

GTD/GTE系列气动执行机构


在线报价 电话:021-59748822 39197577 39197566 传真:021-59746633

1、紧凑的双活塞齿轮齿条机构,灵活轻巧的双活塞连杆机构,角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源:过滤、干燥或加油润滑的洁净空气,最小压0.1 MPa,最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。
6、底面固定孔便于执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。
7、底部装配孔为四方形,便于与阀杆连接并可旋转45°角安装。
8、供气孔符合NAMUR标准或符合NAMUR标准的转接板。
9、轴的顶部和顶部的孔符合NAMUR标准。
10、根据需要可安装位置指示器。
11、环境温度: 标准型(使用丁腈橡胶○型圈) -20℃~+80℃
               低温型(使用硅橡胶○型圈) -40℃~+80℃
               高温型(使用氟橡胶○型圈) -20℃~+150℃
12、行程调整:在0°、90°位置有±4°的可调范围。
13、外部保护:抗腐蚀性达到可在盐雾状态下工作500小时。符合ASTMB117-73标准。
14、所有出厂的执行器都进行了严格的测试,保证产品100%的合格。

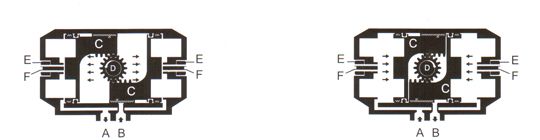

双作用式


压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
单作用式(弹簧复位)


压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的付之东流气从气口(b)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。


执行器的选用
选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的干气介质增加60%安全值;非润滑用气估输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值。
选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表,可得到准确的GTD型号,例如:气源压力只有5bar,控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250N.m,首先按表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据,选272N.m,再沿该行向左查找其型号,选择GTD125型。
选用单作用式执行器时,查找单作用式扭矩表,先查得弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大于弹簧复位扭矩,可得到准确的GTE型号,例如:气源压力4bar,控制一个需要扭矩100N.m蝶阀,介质为非润滑的干燥气体,考虑安全因素,增加60%安全值等于160N.m,首冼按表查找弹簧复位终点得到相近扭矩166N.m,然后沿该行向左查找气源压力4bar的终点扭矩196N.m,正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。
